Welches Getriebe passt zu meinem Motor?

AHX-Getriebe­serie

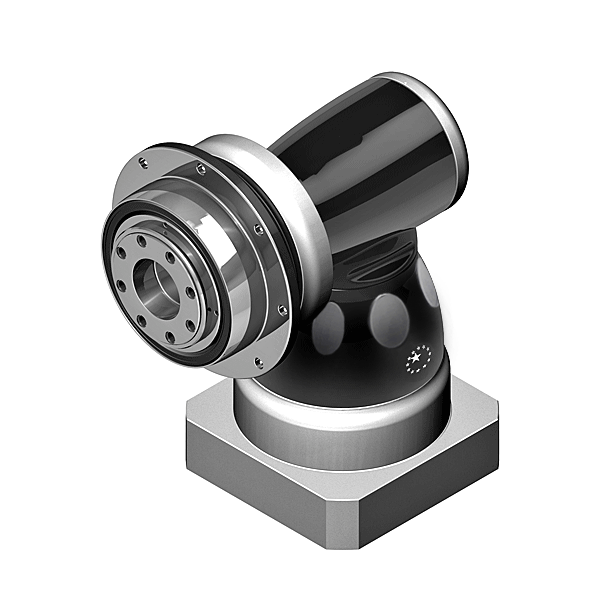

AHX-Getriebe­serie, Hypoidgetriebe

AHX-Getriebe­serie

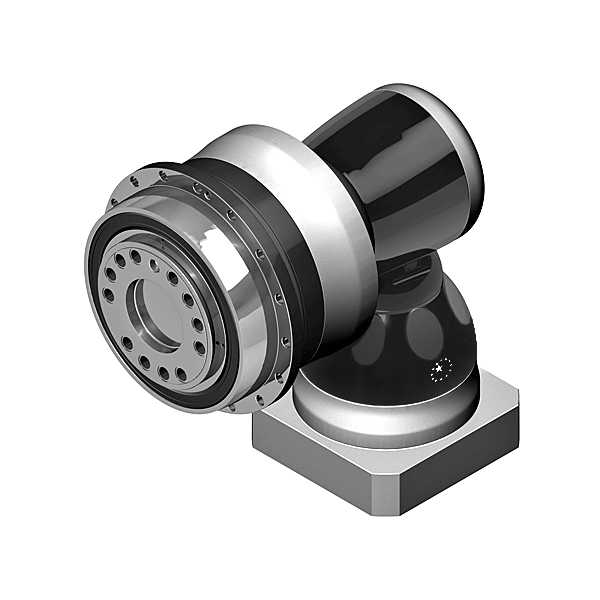

AHXA-AHXB-Getriebe­serie, Hypoidgetriebe

AHXA / AHXB-Getriebe­serie

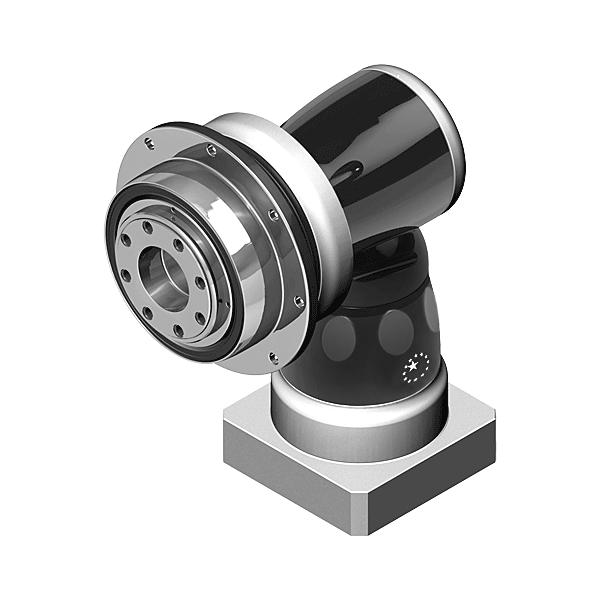

AHXC-Getriebe­serie, Hypoidgetriebe

AHXC-Getriebe­serie

Technische Daten

  • Hypoid-Getriebe mit hohem Drehmoment
  • schwarz beschichtetes Stahlgehäuse, Motoradapterflansch aus Aluminium
  • Ausgangswelle mit Flansch ISO 9409
  • Schrägverzahnung
  • einfache Montage
  • geringes Laufgeräusch
  • kompakte Struktur

AHX (2-stufig)

Nenn-Abtriebsdrehmoment

T2N: 24 Nm – 5.610 Nm

Untersetzungen

2-stufig: 12 / 15 / 16 / 20 / 25 / 28 / 35 / 40 / 49 / 50 / 70 / 100

Verdrehspiel

2-stufig: ≤ 2 Winkelminuten / ≤ 3 Winkelminuten

Wirkungsgrad

2-stufig: ≥ 94%

Baugrößen

AHX 064 / AHX 090 / AHX 110 / AHX 140 / AHX 200 / AHX 255 / AHX 285 / AHX 355

AHX (4-stufig)

Nenn-Abtriebsdrehmoment

T2N: 1.975 Nm – 10.980 Nm

Untersetzungen

4-stufig: 1.225 / 1.400 / 1.750 / 2.000 / 2.800 / 3.500 / 5.000 / 7.000 / 10.000

Verdrehspiel

4-stufig: ≤ 2 Winkelminuten

Wirkungsgrad

4-stufig: ≥ 90 %

Baugrößen

AHX 285 / AHX 355 / AHX 450

AHXA (3-stufig)

Nenn-Abtriebsdrehmoment

T2N: 1.650 Nm – 10.975 Nm

Untersetzungen

3-stufig: 100 / 125 / 140 / 175 / 200 / 250 / 350 / 500 / 700 / 1.000

Verdrehspiel

3-stufig: ≤ 2 Winkelminuten

Wirkungsgrad

3-stufig: ≥ 92 %

Baugrößen

AHXA 285 / AHXA 355 / AHXA 450

AHXB (3-stufig)

Nenn-Abtriebsdrehmoment

T2N: 55 Nm – 5.630 Nm

Untersetzungen

3-stufig: 64 / 84 / 100 / 125 / 140 / 175 / 200 / 250 / 280 / 350 / 400 / 500 / 700 / 1.000

Verdrehspiel

3-stufig: ≤ 2 Winkelminuten

Wirkungsgrad

3-stufig: ≥ 92 %

Baugrößen

AHXB 090 / AHXB 110 / AHXB 140 / AHXB 200 / AHXB 255 / AHXB 285 / AHXB 355

AHXC (2-stufig, 3-stufig)

Nenn-Abtriebsdrehmoment

T2N: 30 Nm – 10.750 Nm

Untersetzungen

2-stufig: 4 / 5 / 7 / 8 / 10
3-stufig: 21 / 31 / 46 / 61 / 91

Verdrehspiel

2-stufig: ≤ 2 Winkelminuten / ≤ 3 Winkelminuten
3-stufig: ≤ 2 Winkelminuten

Wirkungsgrad

2-stufig: ≥ 95 %
3-stufig: ≥ 93 %

Baugrößen

AHXC 064 / AHXC 090 / AHXC 110 / AHXC 140 / AHXC 200 / AHXC 255 / AHXC 285 / AHXC 355 / AHXC 450
